PLUG & PLAY

STOFVRIJ WERKEN!

BEDEK DE OPENING tijdens de werkzaamheden om te voorkomen dat stof de elektronica in het toestel beschadigt.

Zorg ervoor dat het stopcontact en het inpluggedeelte van de elektrische voeding in het toestel bereikbaar blijft.

Plaats het toestel op een stabiele onderbouw.

Plaats de stekker van 240V in het stopcontact.

Implementatie in elke fase van het project

> Makkelijk te plaatsen, een gewoon stopcontact volstaat, verbruik max. 40W

> Geen rookkanaal, geen gastoevoer, geen water

> Voorgemonteerd, geen bouwpakket. Enkel het glas en de stammen toevoegen

> Geen luchtventilatie voorzien (via vuuropening)

> Voorzie een toegangsluik voor stekker + aansluiting (linksonder in het toestel).

> Compatibel met domotica (via slimme stekker), on/off mogelijkheid via stekker (timer)

> Afwerking zonder brandwerende omkasting (zonder verwarming): kan afwerken met alle denkbare materialen

> Uniek strak in te bouwen, zonder zichtbare frontkader. Alle technische onderdelen blijven toegankelijk via de lamellen in de vuuropening – dus geen breekwerk achteraf nodig.

TECHNISCHE SPECIFICATIES

Vuurbron: elektriciteit, gewoon stopcontact

Vuurbeeld: ongelimiteerd

Vuurzicht: eenzijdig frontaal, hyper realistisch in 3D tot 180° (geen beelden in lijn!)

We kiezen er bewust voor om geen hoekhaarden aan te bieden.
Door de aard van projectietechnologie zijn er geen vlammen zichtbaar vanuit de hoek(en) – je ziet enkel
de schuine glasrand, wat esthetisch niet wenselijk is.
Bovendien laat een hoekopstelling meer licht binnen in het toestel, wat de zichtbaarheid van het
vuurbeeld negatief beïnvloedt.
Voor een optimaal resultaat houden we het binnenwerk van de haard zo donker mogelijk, zodat het
projectie-effect maximaal tot zijn recht komt.
Daarom bieden we voor toepassingen op een hoekwand specifieke hoekdieptekaders aan. Deze creëren een
krachtig, frontaal vuurbeeld én tillen het geheel naar een hoger niveau: de haard wordt zo een op
zichzelf staand designobject met architecturale waarde.

Verbruik: Max.40W (0.03€/u) - zonder elektrisch verwarmingselement

Elektrische aansluiting: 100-240V / 50-60Hz

Aarding: 13A

Omgevingstemperatuur: 0-35°C

Vochtigheid: 5-80% RH (non-condensing). Werkt goed in normale luchtvochtigheid, zolang er geen condens ontstaat

Ingress Protection: IP20.  Beschermd tegen aanraking met vingers, maar niet tegen water

Gewicht: 68 - 75 kg

LED uren: 30.000

Normen: CE

Patent: ja

STEKKER & PLUG-IN

⚠️ Let op: zorg steeds voor permanente toegang tot de 2 elektrische aansluitingen aan de buitenzijde van het toestel.

• Het inpluggedeelte van de elektrische voeding aan de buitenkant van het toestel (linkerzijkant onderaan) moet altijd bereikbaar zijn.

• De stekker en het stopcontact worden door de installateur bepaald en moeten te allen tijde bereikbaar zijn.

• Bij vaste inbouw een toegangsluik of afneembaar paneel voorzien, afhankelijk van het ontwerp
• Het toestel kan worden aangesloten op een (slimme) stekker die verbonden is met een schakelaar of domoticasysteem. Voor integratie in een domoticasysteem: overleg vooraf met je elektricien. Deze aansluiting valt buiten onze technische ondersteuning.

TE RESPECTEREN AFMETINGEN VAN DE VUUROPENING

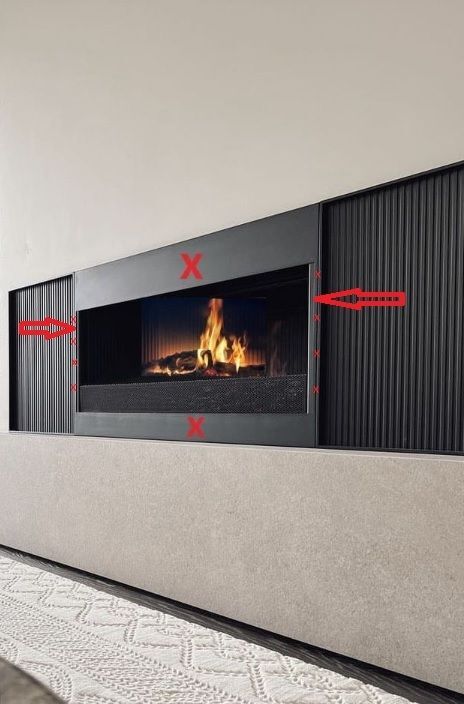

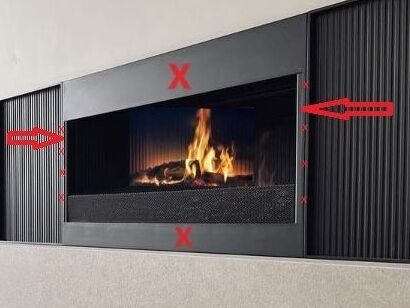

⚠️ Let op: Respecteer de afmetingen van de vuuropening zodat de elektronische onderdelen binnenin het toestel steeds bereikbaar blijven via de lamellen.

Zonder 4-zijdig afwerkingskader (basisafwerking):
• HOLOFIRE 70 : 700 × 360 mm
• HOLOFIRE 80 : 800 × 393 mm
• HOLOFIRE 100 : 1000 × 360 mm

Met 4-zijdig afwerkingskader (optioneel):
• HOLOFIRE 70 : 710 × 370 mm
• HOLOFIRE 80 : 810 × 403 mm
• HOLOFIRE 100 : 1010 × 370 mm

Opmerking:
• De lamellen links en rechts zijn inbegrepen in de afmetingen en bieden toegang tot de technische onderdelen. Ze kunnen onzichtbaar worden weggewerkt achter een verwijderbaar paneeltje voor een strakke afwerking.
• Onderhoud via de vuuropening (inclusief lamellen) – het toestel hoeft niet uitgebouwd te worden.

INBOUWHOOGTE - Onze Aanbeveling

• De zichtbare bodem van de vuuropening (niet van het volledige toestel) bevindt zich idealiter tussen 25 en 42 cm vanaf de vloer (bij plaatsing in salons of zithoeken).
• Dit komt de zichtbaarheid en intensiteit van het vlammenbeeld ten goede.
• Lager of hoger plaatsen kan ten koste gaan van de esthetiek én de vuurbeleving, zeker door de dieperliggende projectie van het holografisch vlambeeld.
• Bij de holografische haarden Holofires is de maximale hoogte van de vuuropening 36 cm – dit blijft relatief laag, dus een juiste positionering is cruciaal.

VRIJSTAAND OF INBOUW

Verschillende mogelijkheden, afhankelijk van het specifiek ontwerp van het haardtoestel in de wand

1. VRIJSTAAND - Wegneembaar

MET volledig zichtbaar basis frontpaneel

2. INBOUW - Vast ingebouwd

ZONDER zichtbaar basis frontpaneel

• Naadloze inbouw - UNIEK!

Enkel de vuuropening is zichtbaar – het frontpaneel wordt volledig onzichtbaar weggewerkt.
Ideaal voor een minimalistische look.

• Frontkader op maat (optioneel)

Het kader wordt voor de vuuropening geplaatst, waardoor het toestel visueel meer lijkt op een moderne of klassieke haard. Door de subtiele opwaartse positionering ontstaat een warmere uitstraling die de proporties van een traditionele haardopening benadert.

• Frontpaneel van het toestel blijft onzichtbaar
• Holografisch vuurbeeld komt het best tot zijn recht wanneer het niet te laag geplaatst wordt
• Zorg vooraf voor correcte hoogtebepaling van de vuuropening
• Laat de verhoudingen bij voorkeur eerst uittekenen voor een esthetisch en realistisch resultaat

-> Holofire Modern Ingebouwd
Een strakke, eigentijdse uitstraling die perfect past in moderne interieurs.

-> Holofire Klassiek Ingebouwd
Een tijdloze, klassieke afwerking die warmte en charme toevoegt aan elk interieur.

BEDIENING

Basisbediening – enkel aan/uit

Via toestelknop of (slimme) schakelaar

• Knop links bovenaan aan de voorkant van het toestel
• Of via een (slimme) stekker gekoppeld aan schakelaar of domotica
• Schakelt het toestel eenvoudig in of uit
• Bij inschakelen verschijnt automatisch het laatst gekozen vlammenbeeld
• Geen mogelijkheid om vlambeelden of effecten aan te passen

Uitgebreide bediening

• Keuze tussen verschillende vlambeelden (pijltjes links/rechts)
• Afzonderlijke regeling van de gloeiende houtstammen (–/+ knoppen)
• Instelbaar knettergeluid (geluidsicoon)
• Richt de afstandsbediening naar het infrarood-oogje onderaan rechts in de zichtbare bodemplaat. Bij verminderde werking: reinig de infrarood opening voorzichtig met een zacht doekje.

PROJECTIERUIT INSCHUIFBAAR - patent

Van levensechte vlammen tot pure rust – kies zelf het moment.

De projectieruit schuift schuin omhoog én omlaag binnenin de haard en is essentieel voor de projectie van het 3D-vlammenbeeld.

• Ruit zichtbaar: de vlammen komen tot leven in een verbluffend realistisch 3D-effect.

• Ruit ingeschoven: enkel de gloeiende stammen blijven zichtbaar – of volledig uitgeschakeld voor een sobere, authentieke haardlook.

• Esthetisch voordeel: bij daglicht kan de ruit lichte spiegeling veroorzaken. Dankzij het gepatenteerde schuifsysteem berg je ze volledig op, waardoor de haard oogt als een moderne houthaard – strak, puur en verrassend echt.

• Technisch voordeel: de ruit verdwijnt volledig in het toestel voor een flexibele vuurbeleving én eenvoudige toegang bij onderhoud.

⚠️ Gebruikstip: laat de ruit tijdens het schuiven nooit los om schade te voorkomen.

STAMMENSET

De stammenset is voorgemonteerd en voorzien van ingebouwde LED’s.
Deze LED’s kunnen eenvoudig worden ingeplugd via de witte kabel in de bodemplaat. Na het inpluggen berg je de witte kabel weer netjes op door deze terug te duwen in het gaatje. Er is voldoende ruimte onderaan de bodemplaat om de kabel discreet op te bergen.

Zorg ervoor dat de stammen goed gepositioneerd zijn ten opzichte van de vlammen, zodat de vlammen naadloos aansluiten op de stammen. De stammen kunnen het beste worden geplaatst door de aansluiting met een van de grote vlambeelden als referentie te gebruiken.

GRILL (laag vonkenscherm)

>decoratief

>plaatsen onderaan de glasrand

SFEERVERWARMING - Optioneel:

Elektrische Plintverwarmer

De plintverwarmer is een krachtig en efficiënt systeem dat warme lucht door de ruimte blaast Hij is veelzijdig instelbaar via een aparte afstandsbediening en kan vrij worden ingebouwd, bijvoorbeeld onder de haard. Afwerking met brandveilige materialen zoals natuursteen of een wegneembaar staalkader is perfect mogelijk.

In tegenstelling tot systemen met geïntegreerde verwarming bovenaan—die de warmte beperken en de inbouw bemoeilijken—biedt Holofires een aparte, gemakkelijk toegankelijke oplossing met thermostatische functie. Eenvoudig aan te kopen en te installeren door je elektricien.

PLINTVERWARMER:

Afmeting (mm): bxdxh 490x226x120

Vermogen: 2400W (800W/1600W/2400W)

Afstandsbediend, met veel instelmogelijkheden en thermostatische functie

Geluid: Er is geen officiële dB-waarde terug te vinden voor dit apparaat. Echter, we hebben op internet een meting gevonden van 56 dB op 1 meter van de uitlaat van het product, vergelijkbaar met het geluid van een normaal gesprek op gemiddelde afstand.

Installatie van de plintverwarmer – aandachtspunten

• Flexibele integratie in ontwerp
 – De plintverwarmer kan los worden geïntegreerd in het haardmeubel.

• Isolerende en brandveilige inbouw
 – ⚠️ Vermijd warmteoverdracht naar het haardtoestel ter bescherming van de elektronica.
 – Installatie moet voldoen aan geldende brandveiligheidsnormen.

• Toevoer van externe verse lucht
 – Verse lucht moet de ruimte met de plintverwarmer kunnen binnenstromen (bijv. onder de haard).
 – Deze vrije ruimte mag als luchtkamer dienen, mits:
  • voldoende groot
  • voldoende luchtdebiet voor optimale werking
 – De aangevoerde lucht komt bij voorkeur:
  • van buitenaf, of
  • uit een onverwarmde ruimte
 – Vermijd lucht uit de reeds verwarmde kamer.

• Toegangsluik voorzien
 – Voorzie een afzonderlijk luik voor eenvoudige bereikbaarheid van het toestel.

• Elektrische aansluiting
 – ⚠️Aansluiten op een apart circuit, uitsluitend voor de plintverwarmer.
 – Vereist een nieuwe dubbelpolige stroomonderbreker.
 – Aansluiting enkel door een erkend elektricien.

Optioneel – design warmtestrip in staal

• Afmetingen standaard: 600 x 60 x 220 mm
• Functie: uitblaas van warme lucht
• Ook verkrijgbaar op maat, in diverse afwerkingen

EIGEN SERVICE DIENST

Met onze eigen Holofires Service bieden we zowel levering als het opstarten van de haard aan.

Ook na de installatie blijven alle onderdelen van de haard MAKKELIJK bereikbaar via de vuuropening.

Geen uitbraak achteraf, in tegenstelling tot andere merken.
